Sett fra innsiden

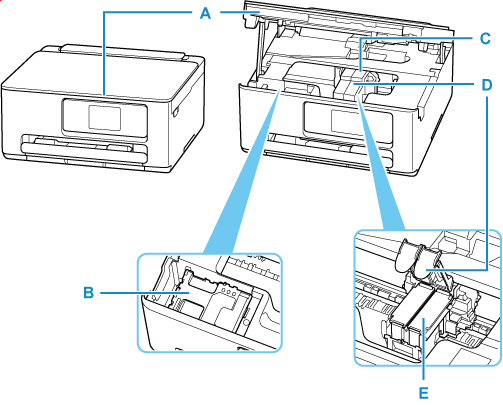

Bilde som viser innsiden av skriveren
A: Skanneenhet/deksel
Skanner originaler. Åpne når du bytter FINE-kassetten eller vedlikeholdskassetten og for å fjerne fastkjørt papir.
B: Vedlikeholdskassetten

Absorber blekk som brukes til rengjøring.

C: FINE-kassettholder
Installer FINE-kassetten.
FINE-kassetten i farge skal installeres i venstre spor, og den svarte FINE-kassetten skal installeres i høyre spor.
D: Låsedeksel for blekkassetter
Sikrer den installerte FINE-kassetten.
E: FINE-kassett (blekkassetter)
En utskiftbar kassett som er integrert med skrivehodet og blekktanken.
